تعمیر پکیج بر اساس ترتیب عملکرد قطعات | تک مبدله دو مبدله فن دار و بدون فن

عمومی ترین روش عیب یابی، تعمیر پکیج بر اساس ترتیب عملکرد قطعات است

کمی این روش سخت تر است اما دیگر در ان نیازی به کد خطا ندارید.

تعمیر پکیج بر اساس ترتیب عملکرد قطعات

پکیج دستگاهی است بسیار منطقی که مرحله به مرحله کار انجام میدهد و قطعات در پکیج به ترتیب و یکی پس از دیگری شروع به کار میکنند.

این موضوع کار را کمی اسانتر میکند.

در این رابطه حتما مطالعه شود : راهنمای جامع سرویس و تعمیرات پکیج

بعنوان مثال اگر پکیج تا مرحله کار کردن فن پیش رفت اما جرقه ای مشاهده نشد

طبق جدول میدانیم بعد از قبل و بعد از فن پرشر سوییچ هوا در مدار است.

یعنی بعد از مرحله فن باید پرشر سوییچ (در پکیج های فن دار) بسته شده باشد و بعد از بسته شدن این قطعه جرقه مشاهده میشود.

مخصوصا برای شخصی که ترتیب عملکرد قطعات در پکیج را بخوبی بشناسد براحتی میتواند بر ان اساس پکیج خود را تعمیر کند و کمی بتونه انالیز کنه.

پس در اینجا پرشر هوا و جرقه زن مورد بررسی قرار میگیرند. بهمین سادگی.

نحوه و ترتیب عملکرد قطعات  در پکیج های فن دار کمی متفاوت از بدون فن هاست.(تعمیرات پکیج)

همچنین در حالت گرمایش  و اب مصرفی هم  ترتیب کمی متفاوت است.

و پکیج های دو مبدله نیز کمی با تک مبدله ها تفاوت دارند.

بنابراین ۴ جدول متفاوت از ترتیب عملکردها در حالت گرمایش و مصرفی دو مبدل و تک مبدل ارایه میکنیم. تا بر اساس نیاز دستگاه شما عیب یابی میسر شود.

بدون فن ها خود فن و پرشر سوییچ هوا را نسبت به فن دار ها کمتر دارند.

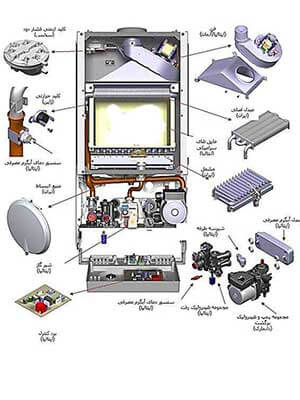

تعمیر پکیج بر اساس ترتیب عملکرد قطعات

اولین قطعاتی که پس از روشن شدن و اتصال برق به دستگاه از طریق برد کنترل مورد بررسی قرار میگیرند را در زیر اورده ایم.

در صورت خرابی حتی یکی از اینها پکیج از ادامه کار می ایستد.

معمولا چراغ قرمز( در صورت وجود) روشن میشود.

این قطعات حیاتی نقش کنترل کننده ایمنی دستگاه را بازی میکنند.(تعمیرات پکیج)

۱. الف.کلید حداقل فشار اب پکیج.

( پرشر سوییچ اب) فشار بالاتر از یک باید باشد.( این قطعه قابل یکسره کردن است. )

ب.ntc (سنسور ) مدار گرمایش.

( یک مقاومت است که اتصال کوتاه شدن آن یا قطع کامل آن نقص در عملکرد را به همراه دارد.) یعنی نمیتوان آنرا یکسره نمود‌.

ج. کلید حرارتی روی . تعمیر پکیج بر اساس ترتیب عملکرد قطعات مبدل.

( در بدون فن ها یک کلید حرارتی اضافه جهت حس کردن خروج دود)‌. این قطعه قابل یکسره کردن است.

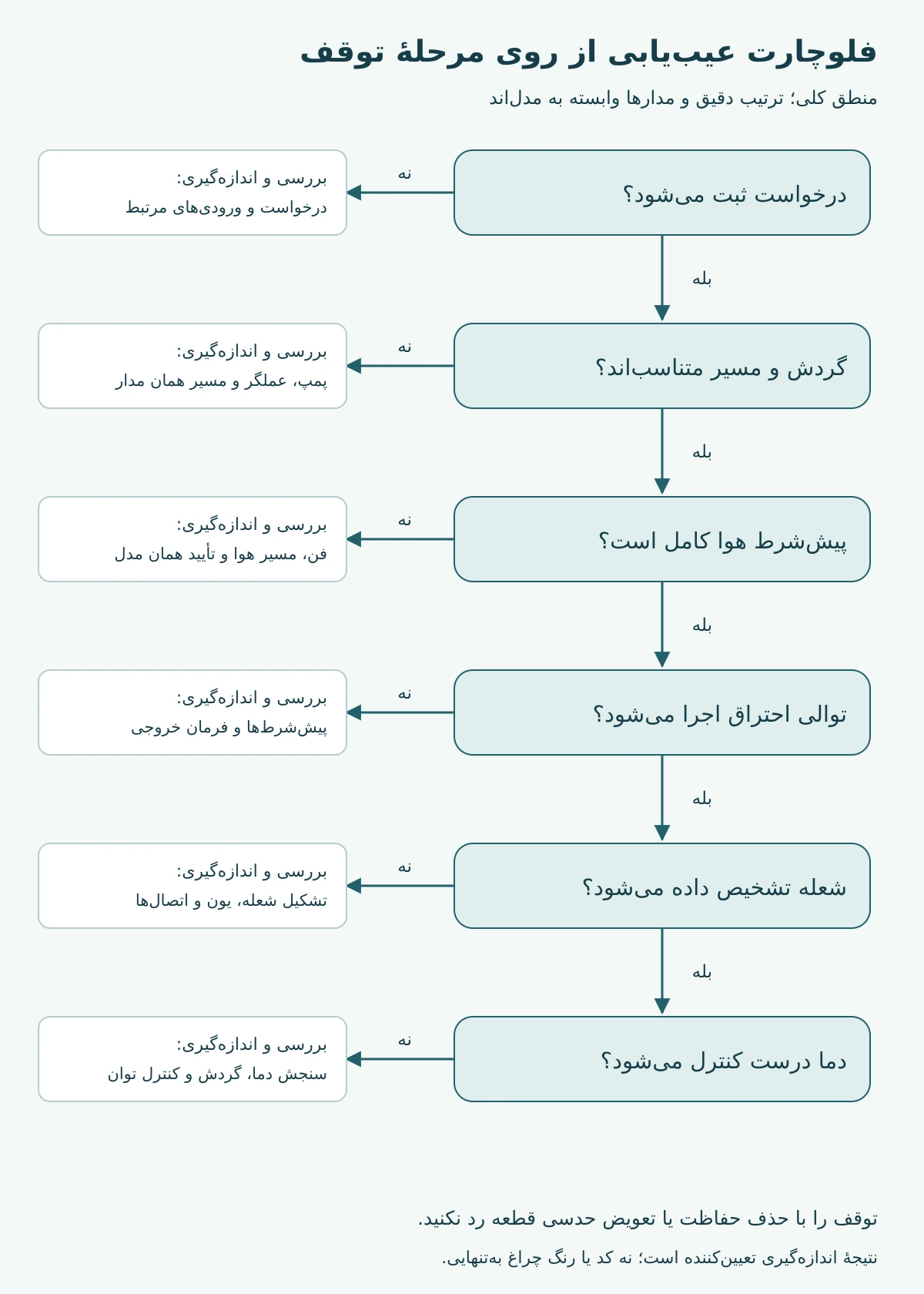

ادامه ترتیب قطعات

۲.پس از متصل بودن اینها برد رله پمپ را وصل کرده پمپ روشن میگردد‌.

۳.همزمان  با پمپ شیر برقی سه طرفه نیز برق دار شده و اب را به سمت شوفاژ ها هدایت میکند.

۴.گزارش دادن دمای آب توسط سنسور گرمایش به برد و مقایسه با دمای تنظیمی.

۵.در صورت کمتر بودن دمای آب دستور گرمایش صادر شده. سپس‌ برد پرشر هوا را چک میکند که باز باشد.

۶.روشن شدن فن

( بر اساس ، ترتیب عملکرد قطعات همچنین آنالیز آن میتوان براحتی به عیب یابی و تعمیر پکیج کرد. )

۷. چک کردن بسته شدن پرشر سوییچ هوا.

۸.جرقه زن وارد عمل میشود.

۹.شیر گاز برق دار شده و باز میشود.

۱۰.تشکیل شعله و تشخیص شعله توسط یون.

۱۱.در صورت تشخیص شعله توسط یون شعله پایدار میگردد. تا زمانیکه دمای آب شوفاژ به دمای تنظیمی مورد نظر برسد.

در صورت تشخیص ندادن شعله به هر علتی ( نبود اکسیژن کافی یا گاز یا خرابی شیر گاز یا خرابی جرقه زن)  پس از چند ثانیه شیر گاز قطع میشود و مجددا مراحل ۵ به بعد تکرار میشود.

البته تا سه بار. بعد از سه بار دستگاه از کار ایستاده ارور تشخیص شعله میدهد. چراغ ان قرمز میشود.( در صورت وجود چراغ)

برای تعمیرات پکیج طبق آنچه ذکر شد دقت کنید پکیج در چه مرحله‌ای توقف کرده است.

جهت ترتیب عملکرد بقیه انواع دستگاه ها به قسمت آموزش آموزش تعمیر پکیج دیواری مراجعه کنید.
